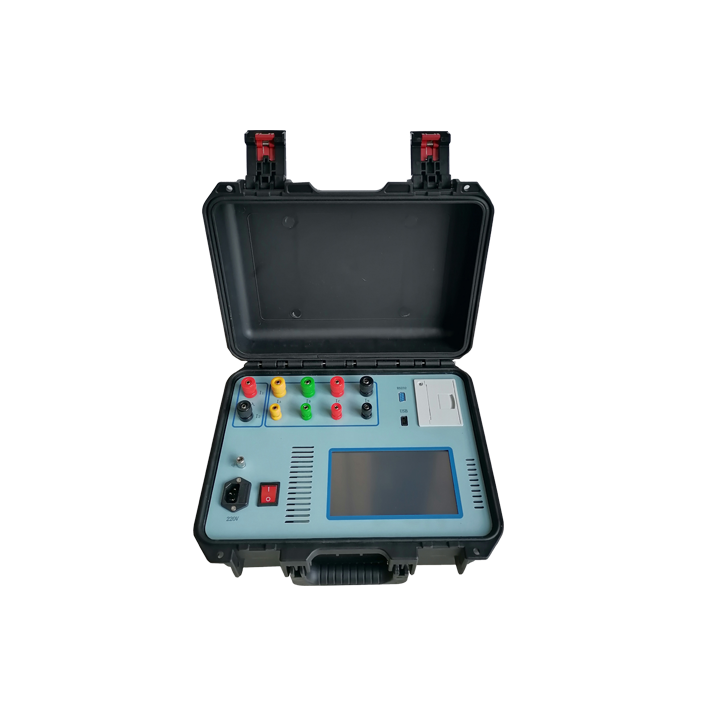

ZDZK-III 变压器短路阻抗测试仪

产品特点

1.  三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2.  单相短路阻抗的测量:

测量单相变压器的短路阻抗。

3.  零序阻抗的测量：

&nbsp 零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

4.  在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
5.  仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。
6.  内置2000W交流可调电源，电压自动调节。

8.&nbsp仪器备有232接口，可外扩功能。

9．&nbsp仪器自带打印机，可打印显示数据。

10．内置存储器，可储存200组测量数据。

11.&nbsp仪器备有U盘接口，用于存取测试数据。

12.&nbsp永久日历、时钟功能，可进行时间校准。

产品参数

(1)基本量程（最大范围）

1．电压(量程自动)：  15～500V   &nbsp  &nbsp&nbsp±（读数×0.2%+3字）

2．电流(量程自动)：  0.5A～20A&nbsp&nbsp  &nbsp&nbsp±（读数×0.2%+3字）

3．功率：          COSΦ ＞0.15  &nbsp&nbsp    ±（读数×0.5% +3字）

4．频率(工频)：    45～55(Hz)  &nbsp&nbsp测量精度：±0.1%

5．短路阻抗：      0～100%&nbsp&nbsp&nbsp测量精度：±0.5%

6. 仪器显示：&nbsp4位数字

7：内置2000W交流可调电源。0-220V    10A

(3)仪器其他参数

1．环境温度： -10℃～40℃

2．相对湿度： ≤85%RH

3．工作电源： AC 220V±10%   50Hz±1Hz

4．外形尺寸： 主机   360×290×170（mm）      线箱    360×290×170（mm）

5、重量    主机4.9KG        线箱  5.2KG

6．测试线长度：8米
