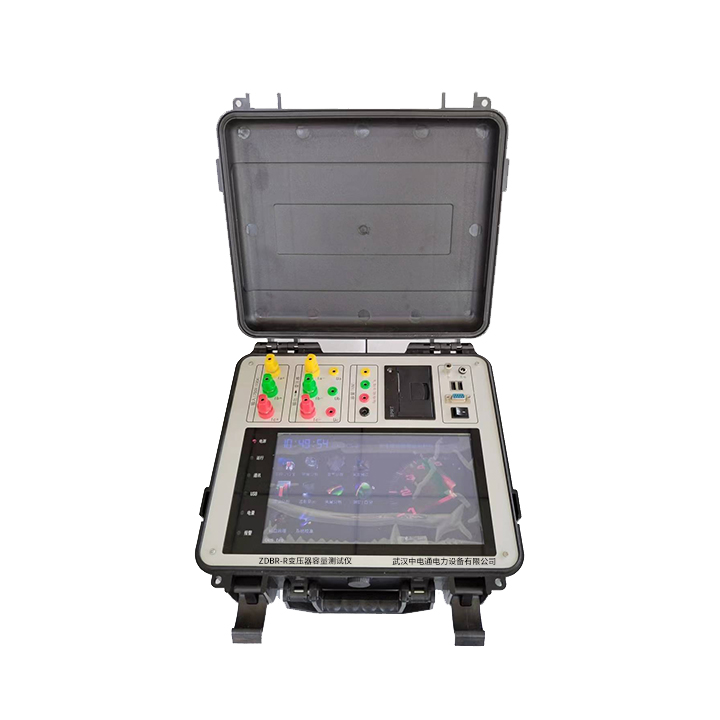

ZDBR-R 变压器容量测试仪

产品特点

1、可精确测量各种变压器的容量，无源测量，方便、准确。

2、可以判定变压器是否为超容变。

3、内部自带电源、自动产生三相大功率测试电源。

4、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

5、通过空载试验可准确判定被测变压器的型号是否满足要求，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。

6、可自动进行波形畸变校正，温度校正（提供近似的温度系数法校正和标准公式法校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合不具备大容量变压器短路试验条件的单位。

7、可测量电压和电流的2-32次谐波含量和总谐波失真度。

8、可进行简单的矢量分析，绘制矢量图。

9、显示各电参量的波形图，做为示波器使用。

10、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

11、电流量程分高低档，最大可保证100A测量范围，最小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。

12、容量测量范围：20kVA~800000kVA（三相变）

5kVA~100000kVA（单相变）

13、电池剩余电量百分数指示功能，绝非简单的亏电报警。

14、10寸彩色液晶屏显示器1280×800；

15、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；

16、支持鼠标操作，适应不同习惯的操作人员；

17、测试结果存储功能，可存储5000组容量和特性测试数据。

产品参数

• 输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~20A~100A内部双量程，手动选档。

• 准确度

电压：±0.2%

电流：±0.2%

功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）

• 工作温度：－25℃~ +65℃
• 充电电源：交流160V~260V
• 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
