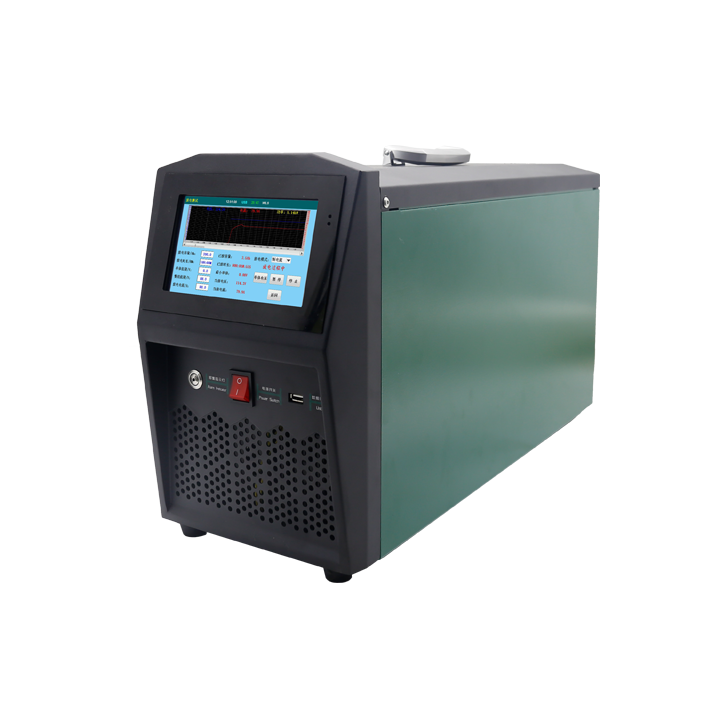

ZDT-CD 蓄电池智能充电机-武汉中电通电力设备有限公司

产品特点

宽电压设计：充电电压可“零”起调，最高可达到1000V，满足各类型电池组的充电需求
支持定制化：充电电压、充电电流、输出电压等级数都可以根据用户实际需求进行定制
主控板采用意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大，放电过程采用双CPU冗余设计，主副CPU协同工作，最大程度地保护测试的安全可靠性。
7寸真彩色触控显示屏：采用1024x800分辨率高清触摸显示屏，可直观显示柱状图、表格、曲线图、数据报表、帮助文档等。触控板采用多层复合薄膜电阻式触摸板，特别适用于直流蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。
具备多个测试模板预设功能：内置有六种常用的测试参数模板，模板数据掉电可保存，省去每次开机重新设置的步骤，上电即可开始测试，真正一键启动，让测试简单高效。
历史数据曲线查看：可将内置的数据文件以图表和波形曲线的形式进行查询，以及对波形图的放大、缩小、左移、右移等多角度显示。
强大的数据储存及备份功能：内置16GB数据存储空间，可存储大于1000组充放电数据，并支持历史数据查看、分析、删除等功能，配有16GU盘，通过PC端上位机软件进行数据分析及备份管理。
具备校准功能：仪器带有电压、电流校准修正功能，可现场对测量误差进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。
可设定多种充电测试告警功能：包括充电容量、充电时长、整组电压阈值等其中任一测试条件达到后自动停止充电，以及具有过电压、过电流、过温、电压测试端子反接等多种测试故障报警显示。
丰富的拓展接口：仪器背面具有多机并联、远端控制、USB等通讯接口。
配备专业的上位机分析管理软件：能对设备生成的测试数据进行深度的分析，单体电压曲线、整组电压曲线、整组电流曲线、单体柱状图，实时数据表格，以及上位机软件密码保护，实验结论等功能，可根据需求自动生成Excel或Word文档格式报表后打印存档。

产品参数

蓄电池智能充电机
产品型号	DC10-60V系统
充电电压范围	10-60 V
充电电流范围	0-90 A
仪器功能特性
显示功能	7寸LCD液晶触摸屏，分辨率1024x800
电压测量精度	±0.5%FS+0.1V
电流测量精度	±1%FS+0.1A
电流显示精度	0.1A
数据保存容量	内置：16Gbit FLASH；外置16G储存
数据通讯	RS4853；USB1
工作模式	恒流、恒压、浮充、三阶段工作模式及可并机/从机控制
保护性能（液晶显示提醒+蜂鸣器告警）
主机保护功能	过温、过流、电流失控触发停机保护
反接保护功能	极性接反声光告警提示
异常保护	电源线掉电、主电缆掉电
过温保护	内置温度传感探头，温度超过75℃，设备自动停止充电
急停保护	外置空开断路器，用于紧急停机保护
工作环境
散热方式	强制风冷
温度	工作温度范围：-5～50℃ 贮藏温度：-40～70℃
湿度	相对湿度：0～90%（40±2℃）
海拔	额定海拔 ≤4000 米
工作电源
电压	主机工作电压：单相三线制 : 220V AC（–20%～+30%），频率 :45～65Hz；
耐压测试	输入－机壳： 2200Vdc 1min
	输入－输出： 2200Vdc 1min
	输出－机壳： 700Vdc 1min
安全性	满足 EN610950，满足蓄电池维护技术规范，GB/T 31484-2015
仪器尺寸
主机尺寸（mm）	仪器尺寸（见详图）
设备重量	20-40 KG
备注	如需其它电压等级及电流等级设备可咨询我公司。

产品选型

充电电压/电流	充电功率	产品图片
0-60V 50A	3KW
0-60V 150A	9KW
0-150V 60A	9KW
0-150V 100A	15KW
0-150V 150A	22.5KW
0-300V 60A	18KW
0-300V 100A	30KW
0-600V 30A	18KW
0-600V 50A	30KW
0-800V 35A	30KW
0-1000V 30A	30KW
