ZD-30JF电缆局放在线监测系统

产品特点

• 采用开合式传感器，结构紧凑，拆卸安装方便，不需要停电，可方便的对重点站、重点设备、异常设备进行长期监测。

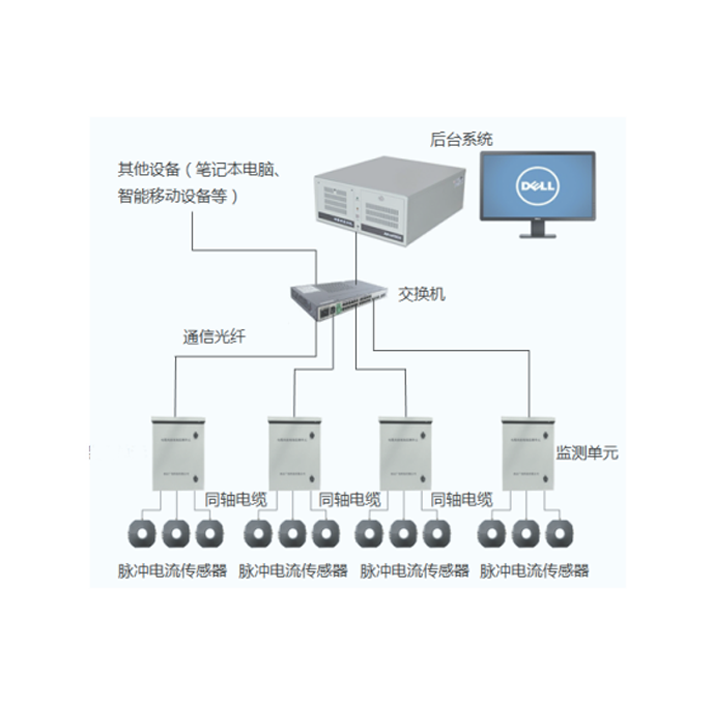

• 监测系统采用双端定位测量法，可实现对电缆本体产生的局部放电进行实时定位， 理想条件下定位精度可达 +/-3 米。
• 采用高性能 FPGA 处理器，实现 100Msps、12Bit 分辨率的高速采样、存储，每次分析可连续采样 50 个工频周期以上的数据。
• 带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。
• 基于脉冲电流法（IEC60270 标准）的局部放电监测技术，可检测 10pC 以上局放信号。
• 在无法铺设光纤的情况下，可以采用 无线通信进行数据传输，可降低施工难度，降低成本。

产品参数

电缆局部放电在线监测系统适用于 10KV 及以上电压等级的电缆局部放电在线监测。

系统能实时以下主要功能：

1）监测放电量，放电相位，放电次数等基本局部放电参数；

2）计算出各个接头及各段电缆局部放电幅值、频次；

3）经多次采集（一般测量 50 个工频周期）后，从数据库提取数据进行谱图分析和数据报表以确定放电点相对位置， 必要时给出报警；

4）可按照客户要求，提供有关参数的统计量。

5）能存储测试谱图、放电趋势，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据， 为电缆的检修工作提供依据。
