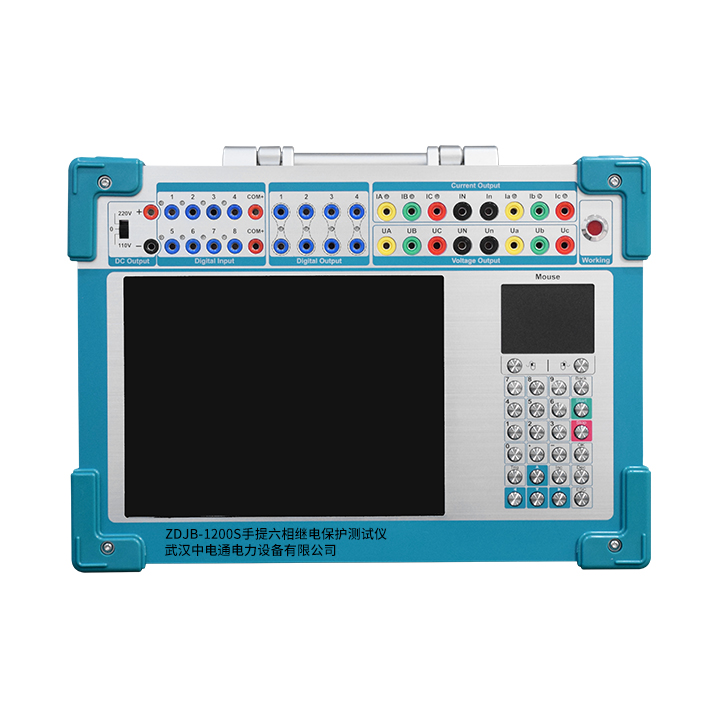

ZDJB-1200S手提六相继电保护测试仪 2024/02/28 产品中心 继电保护测试仪器 1717 产品概述 6相电压可输出120V，每相电流30A，六相电流并联可输出180A 高性能工控机作为控制微机 Windows操作系统 10.4寸LED显示屏，触摸板鼠标和优化键盘 咨询电话 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 本设备具有6相电压6相电流输出，适用于各种类型继电保护装置试验。六相继电保护测试仪每相电压可输出120V，每相电流30A，六相电流并联可输出180A，该仪器采用工控机作为控制微机，直接运行Windows操作系统装置面板带有10.4寸LED显示屏，触摸板鼠标和优化键盘，不用外接鼠标或键盘可直接使用，装置背板设有USB口，通信口等可方便的进行数据存取，数据通信和进行软件升级等。 产品参数 交流电流源（6*30A） 单相电流输出（有效值） 0--30A/相，精度：0.2% ±5mA 六相并联输出(有效值) 0--180A/六相同相位并联输出 相电流长时间允许工作值(有效值) 10A 每相最大输出功率 320VA 六相并联电流最大输出功率 1000VA 六并电流最大输出允许工作时间 5S 频率范围 0--1000Hz，精度0.001Hz 谐波次数 2--20次 相位 0--360°，精度0.1° 2．直流电流源 直流电流输出 0--±10A/相，精度：0.5% ±5mA 3．交流电压源 单相电压输出（有效值） 0--120V/相，精度：0.2% ±5mV 线电压输出（有效值） 0--240V 相电压/线电压输出功率 75VA/100VA 频率范围 0--1000Hz，精度：0.001Hz 谐波次数 2--20次 相位 0--360°，精度：0.1° 4．直流电压源 单相电压输出幅值 0--±160V，精度：0.2% ±5mV 线电压输出幅值 0--±320V 相电压/线电压输出功率 90VA/180VA 5．开关量端子 开关量输入端子 8对 空接点 1--20mA，24V 装置内部有源输出 电位翻转 无源接点：低阻短接信号 有源接点：0-250V DC 开关量输出端子 4对，空接点，遮断容量：110V/2A，220V/1A 6．其他 时间范围 1ms--9999s，测量精度：1ms 单机体积重量 体积 380 x 157 x 267mm3，约15Kg 电源 AC220V±10%，50Hz，10A 7．交流电流工作时间 10A≥工作电流 工作时间＞60分钟 20A≥工作电流≥10A 工作时间＞70S 30A≥工作电流≥20A 工作时间＞15S 工作电流≥30A 工作时间＞5S 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZDJB-902 三相继电保护测试仪 下一篇: ZDJB-1200T 台式六相继电保护测试仪
