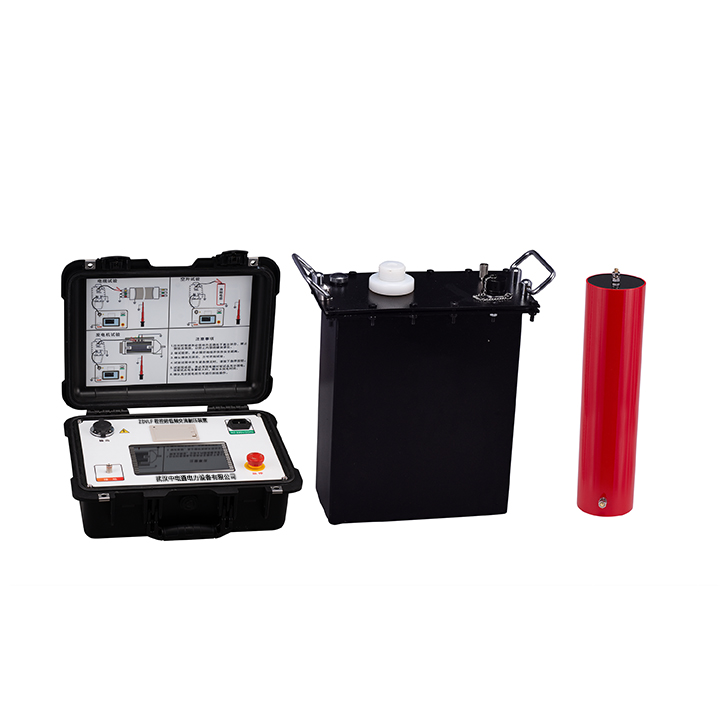

ZDVLF 程控超低频交流耐压装置

产品特点

电气设备的高压耐压试验是《绝缘预防性试验》规定的项目之一。

耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频测试技术，其中 0.1Hz 超低频技术是新技术，是当前国际电工委员会推荐的技术。我公司新一代本系列超低频高压发生器是采用自主开发的核心产品，采用 7 寸触模屏、 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点（见表 1），适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

产品参数

输出额定电压：参见表 3

2.输出频率：1Hz、0.05Hz、0.02Hz

3.带载能力： 1Hz最大 1.1µF    0.05Hz 最大 2.2µF   0.02Hz 最大 5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8.电源保险管：参见表3

9.电源：电压220V±5%，50±5Hz
